Description

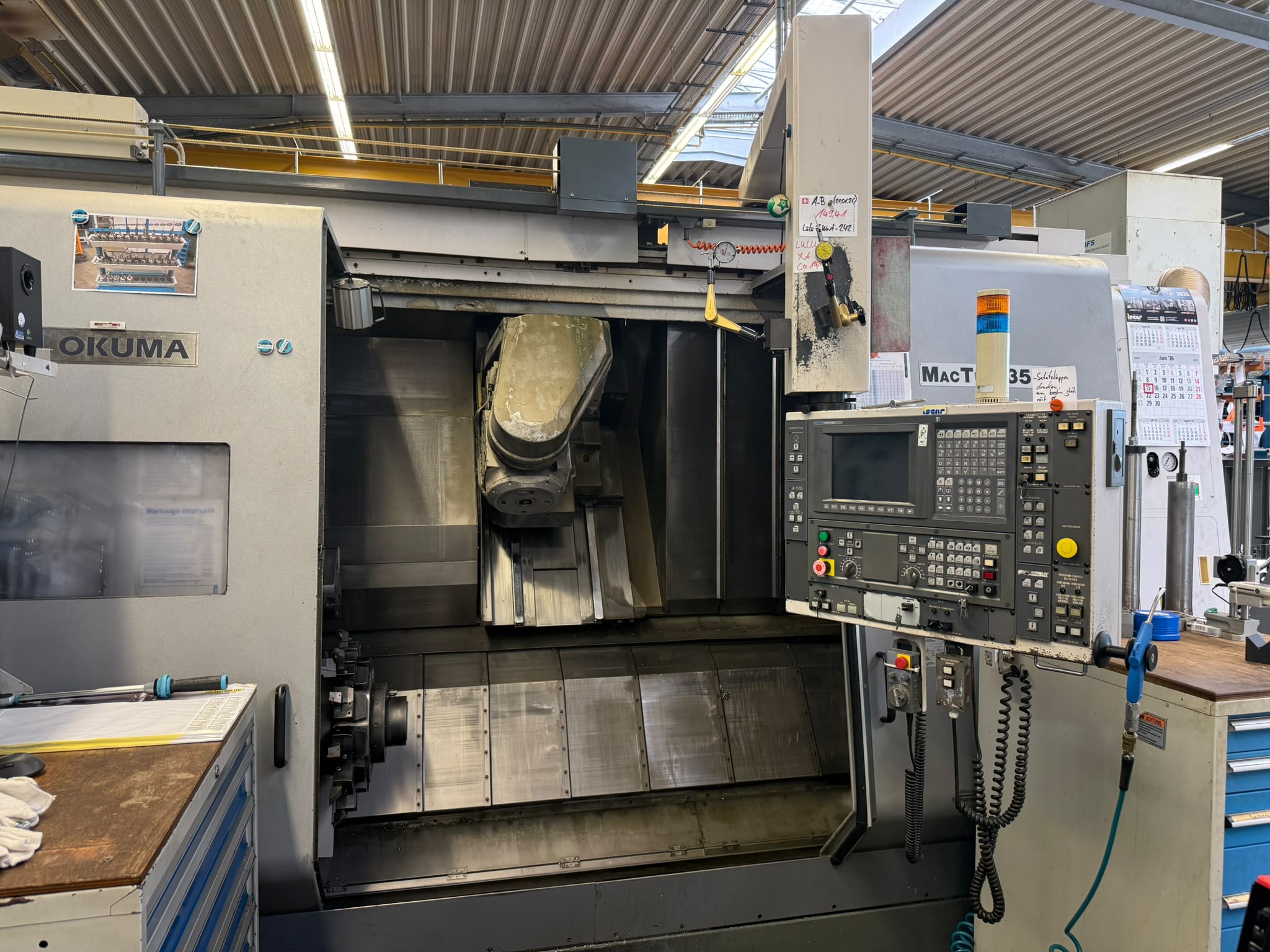

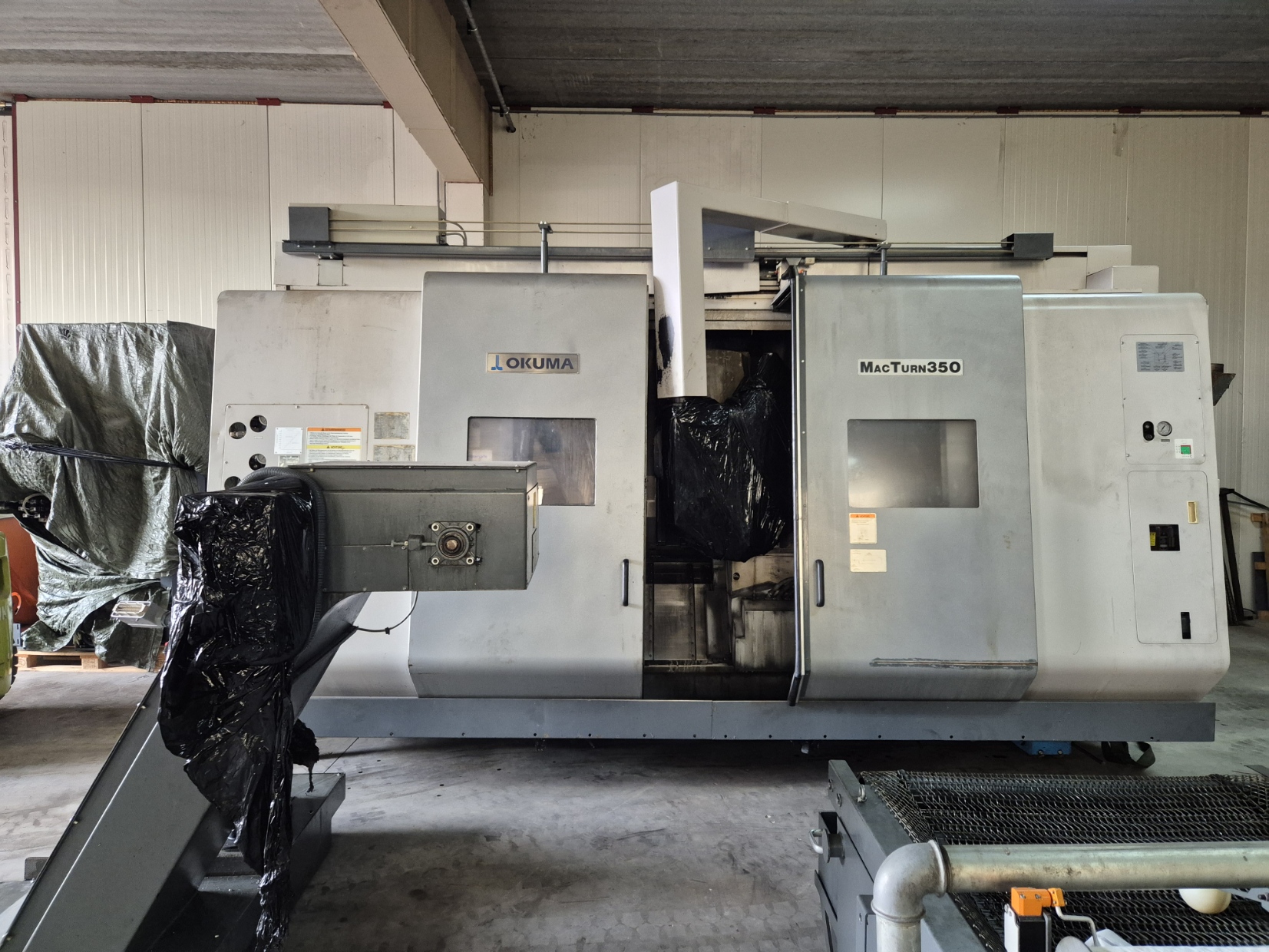

Gebruikt draai-frees centrum Okuma Macturn 350 x 1.500.
Machine bevind zich ook, geometrisch, in uitstekende staat.
Fabricaat Okuma
Type Macturn 350 x 1.500
Bouwjaar 2005, software 2007.
CNC Control OSP E 100 L
Capaciteit.
Draaidismeter over dwarsslede 550 mm
Max. Draaidiameter 530mm
Max. Draailengte 1.625 mm
Revolver/ gereedschap houder “A revolver”.
Verplaatsingen : XA-as 505 mm
ZA-as 1.670 mm
Y-as 190 mm (+95,-95)
C-as 360 º (0,001)
B-as 360 º (0,001).

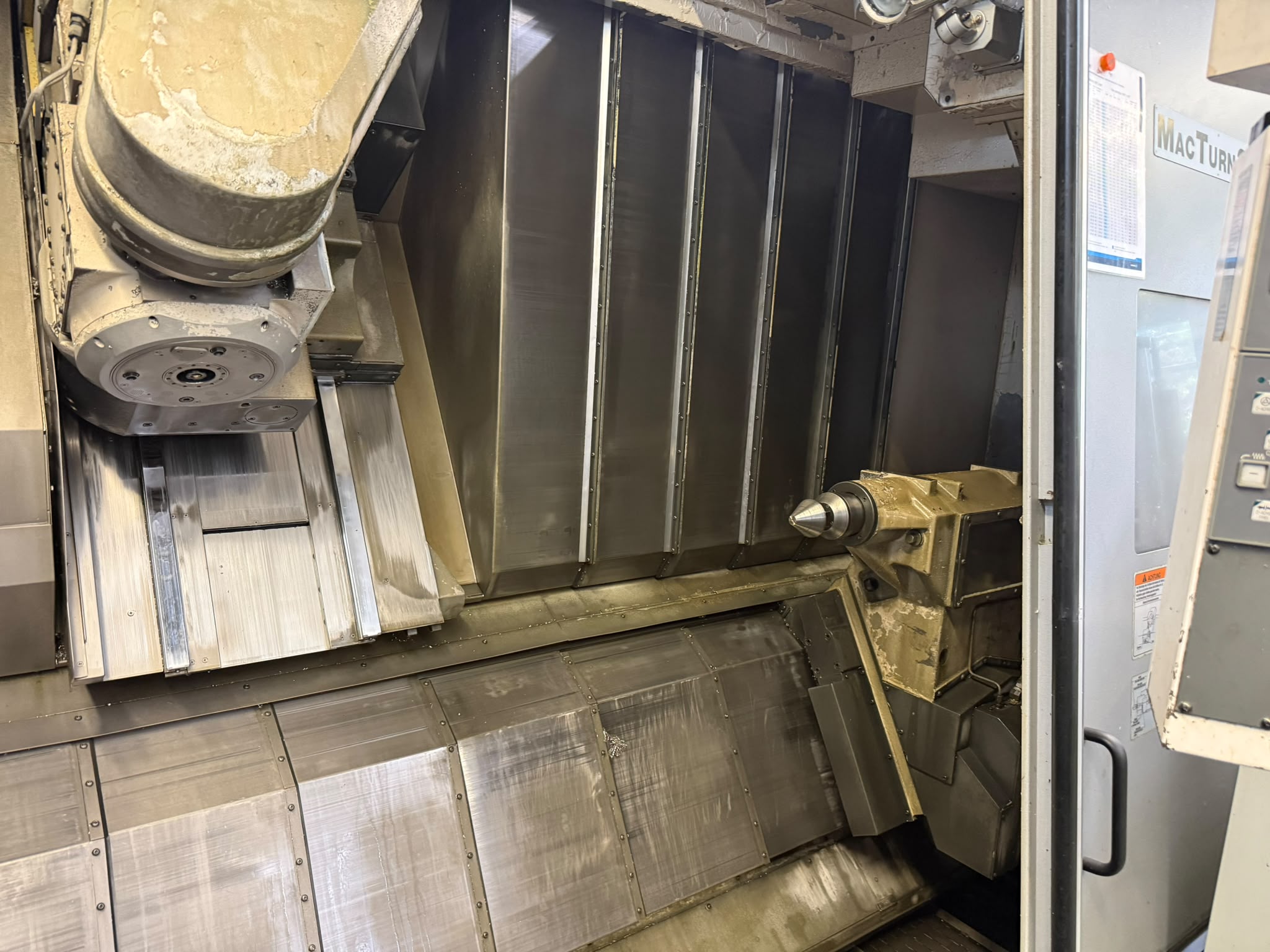

A-Revolver met 1 positie opname voor HSK A63 draai/frees gereedschap

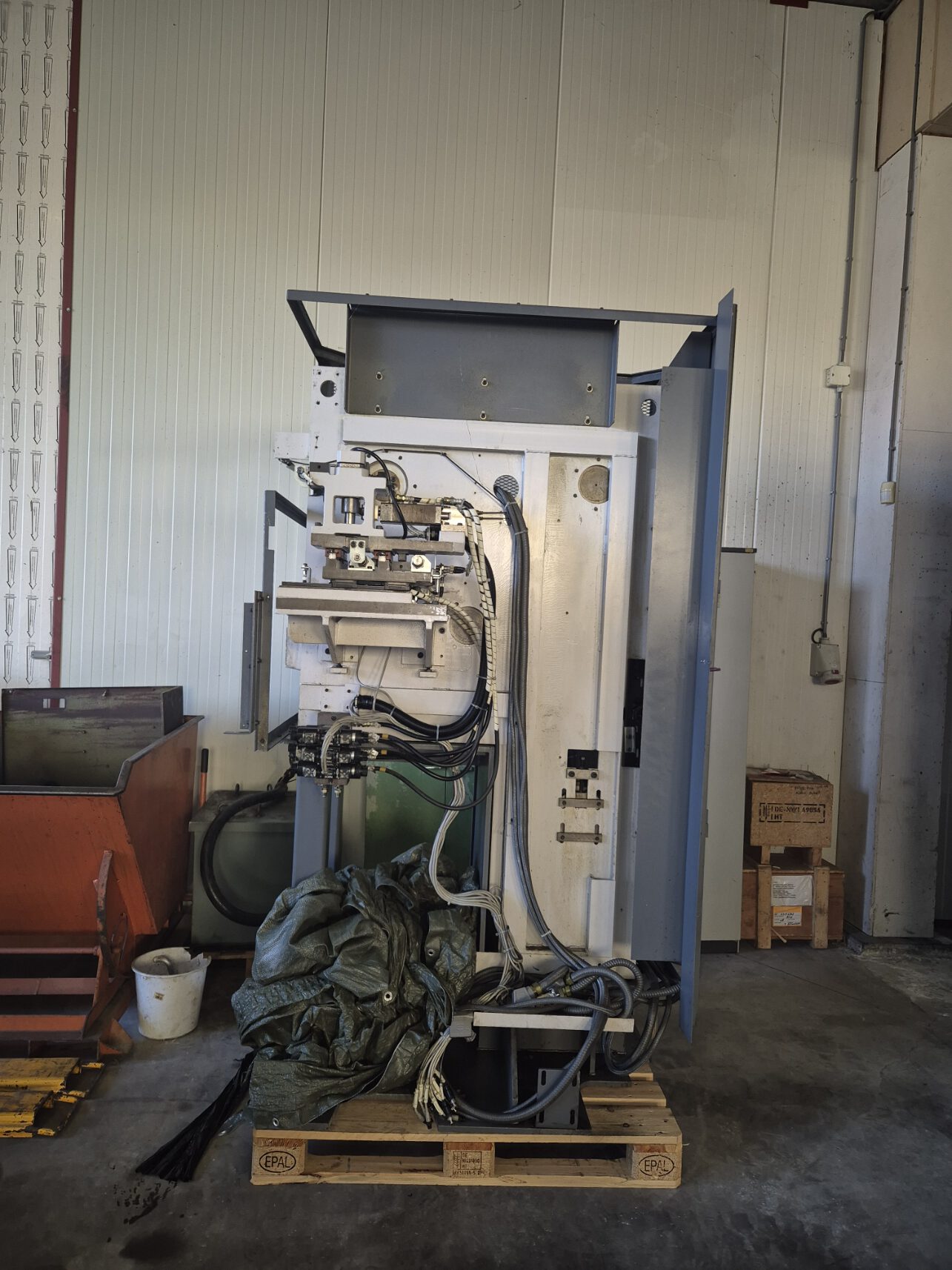

Aantal plaatsen in het gereedschap magazijn 1 44 posities

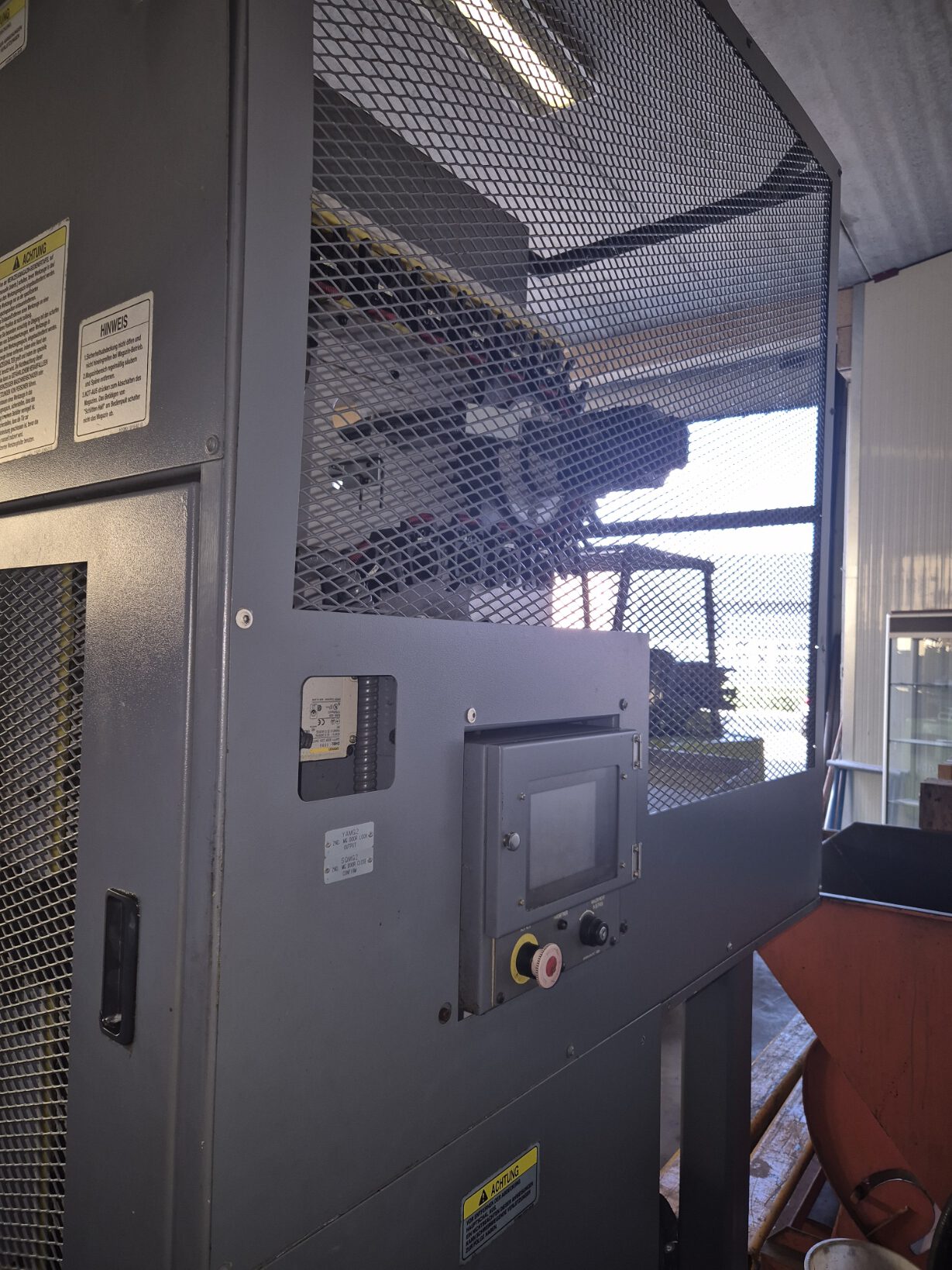

Aantal plaatsen in het gereedschap magazijn 2 41 posities
Totaal 85 posities
Onder revolver “B revolver”
Verplaatsingen X – B-as 210 mm
Z – B-as 1655 mm
Aantal gereedschap posities 12
Gereedschap opname VDI 40
Hoofd Spindel
Diameter bij het voorste lager 120 mm
Spilneus A2 8
Spil doorlaat 90 mm
Vermogen 22 kW
Aantal reeksen 2
Koppel aan de spil 420 Nm
Max. toerental 14-3.800 rpm.
Frees spindel.
Vermogen 7,5 kW
Bereik 40- 3.000 rpm
Max. Koppel 161 Nm
Klauwplaat.
Diameter 250 mm
Fabricaat/type Forkardt / 3QLC 250-72
Vrije doorlaat door de spil 72 mm

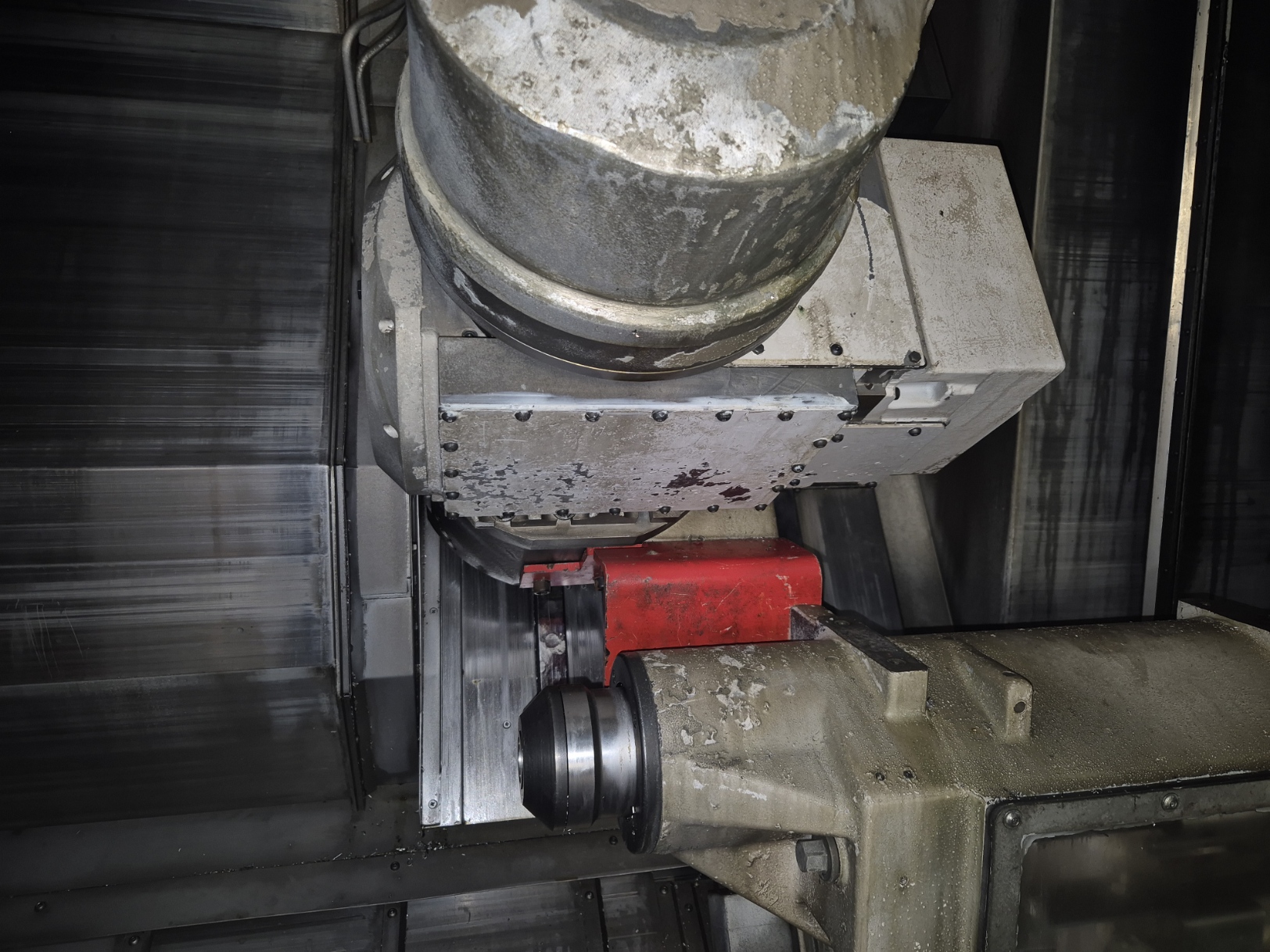

Losse kop.
Ingebouwde lagering in de quill. “Live tailstock” MT 4
Quill diameter 90 mm
Quill slag, automatisch 120 mm
Automatische verplaatsing W as, klemmen / ontklemmen automatisch.
Algemeen.
Machine gewicht 15.500 kg
Afmetingen l x b 7.200 x 3.000 mm
h 2.900 mm
Toebehoren en extra uitvoering.

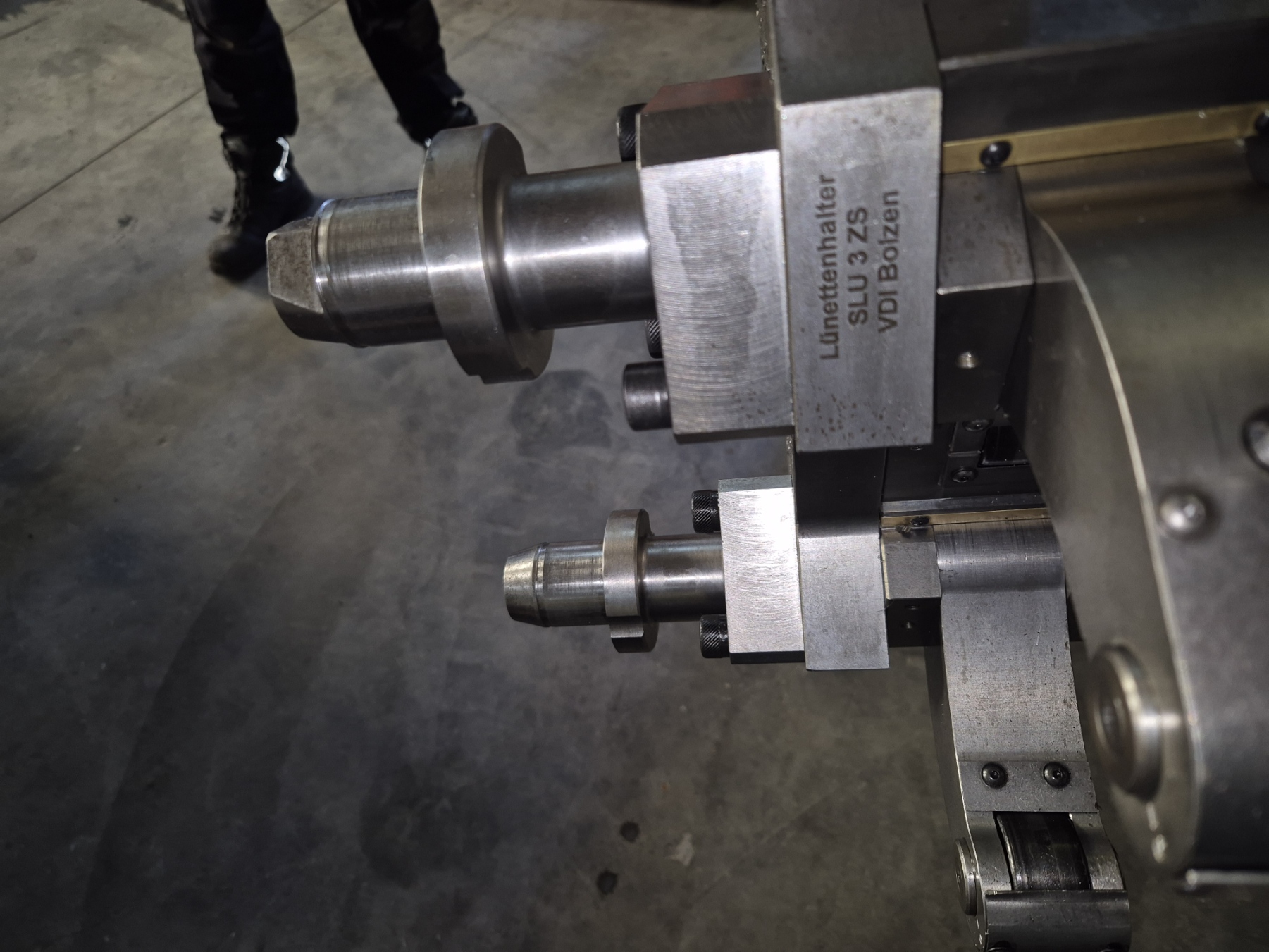

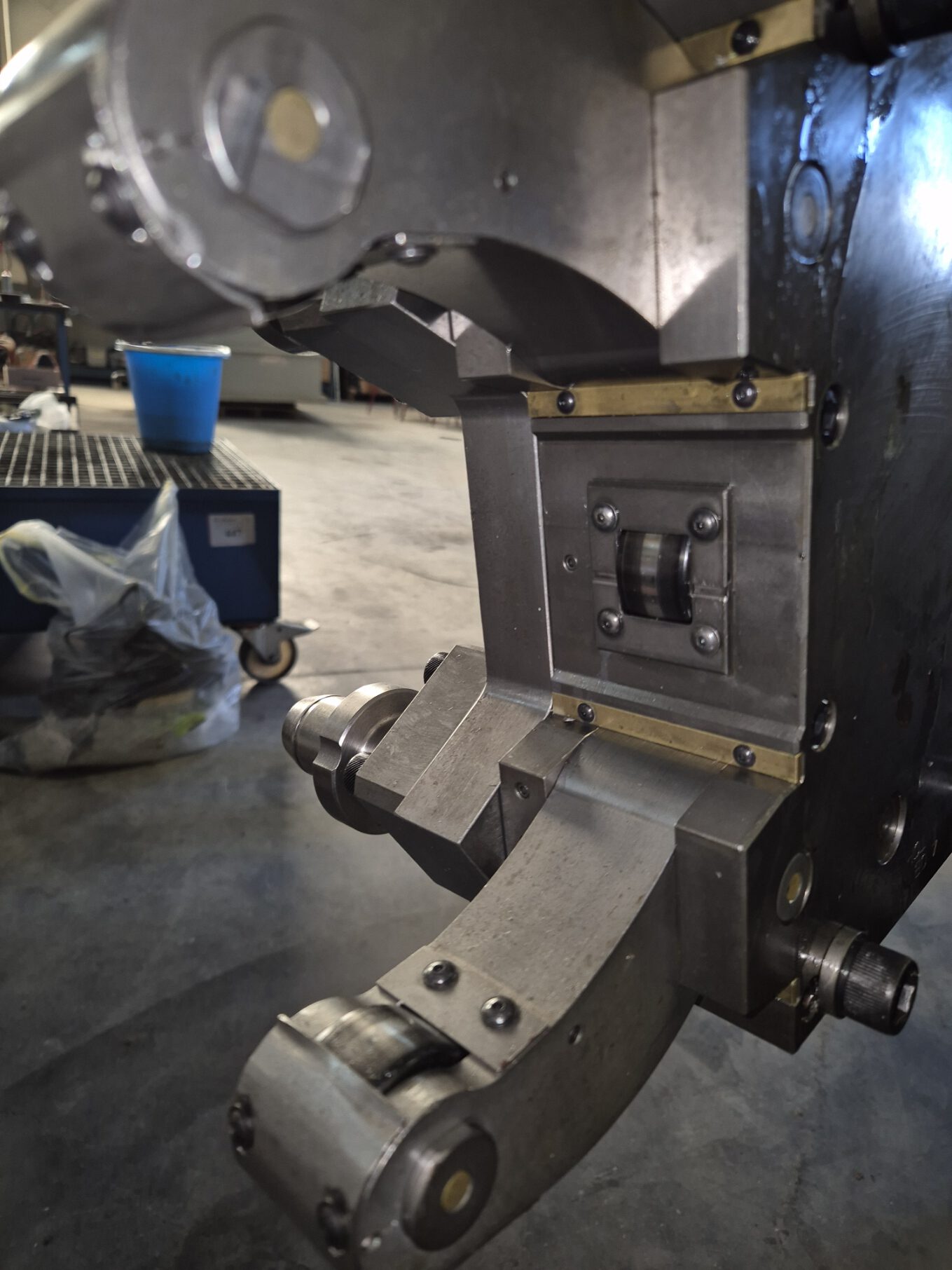

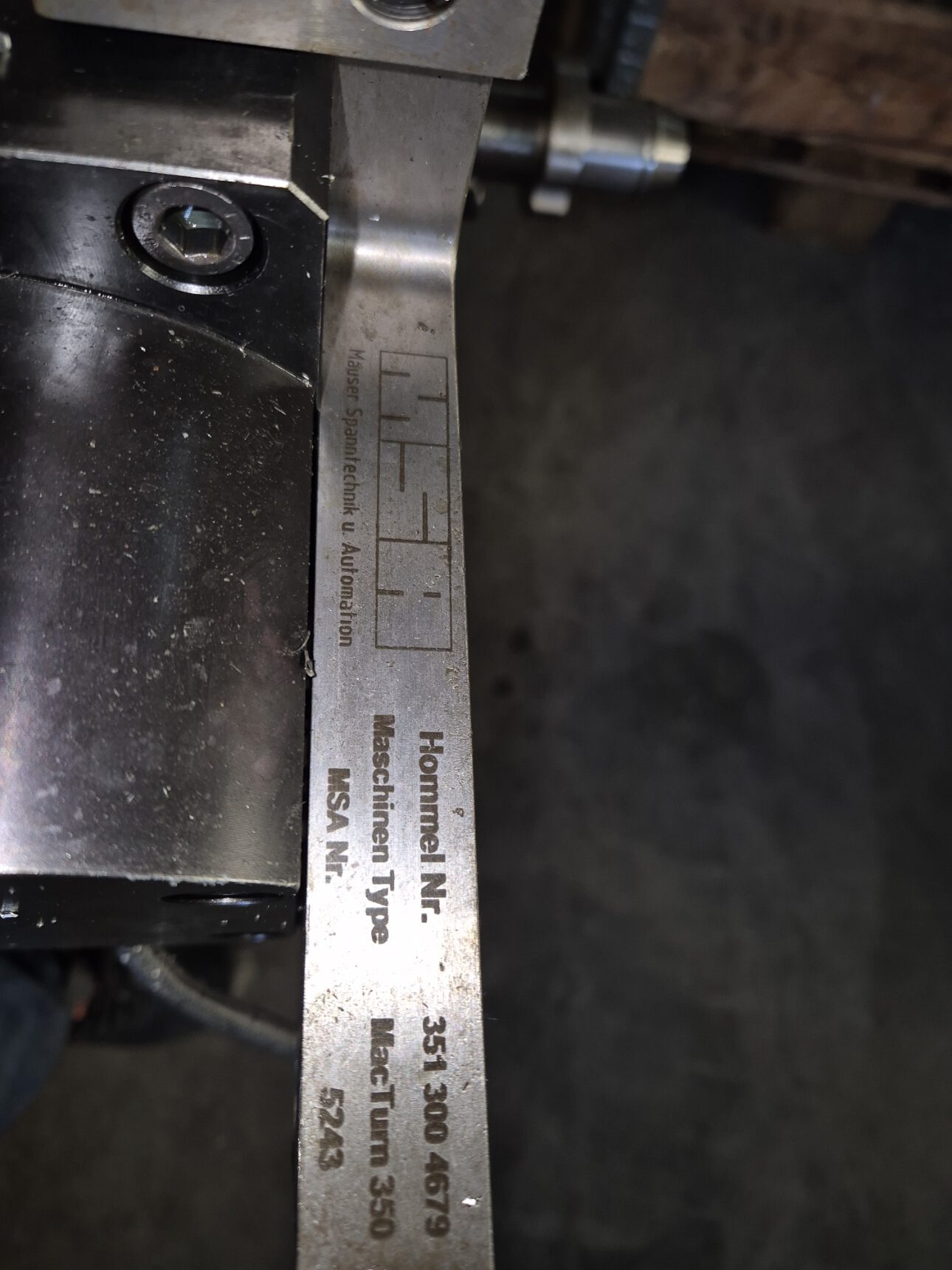

Automatisch werkende hydraulische bril fabricaat SMW-Autoblok, type SLU 3 ZS met opnamen en
aansluitingen in de B- revolver, bereik 50 tot 200 mm, vrij programmeerbaar over de volledige Z as.

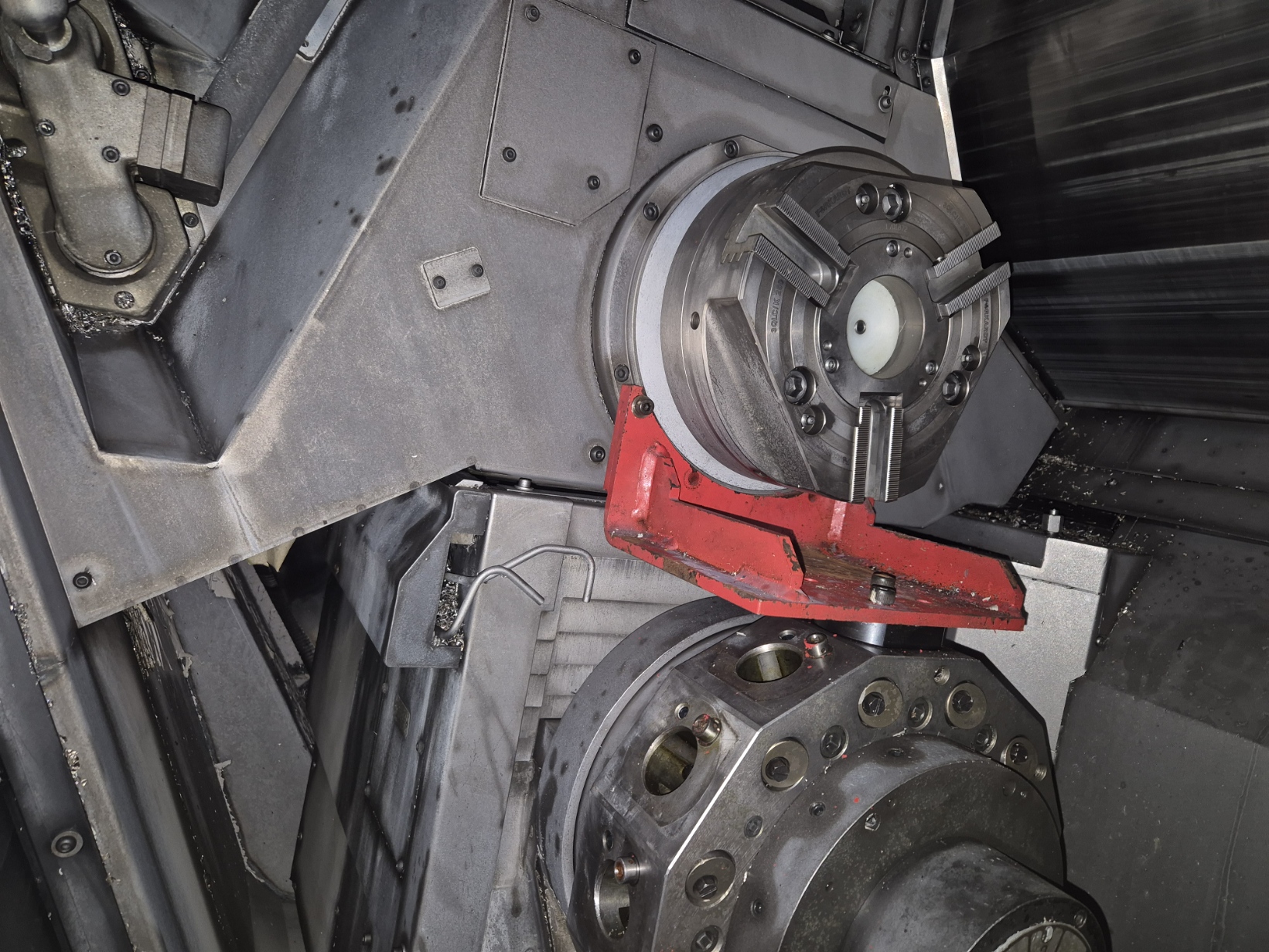

Touch setter voor het inmeten van de gereedschappen op de A en de B revolver.

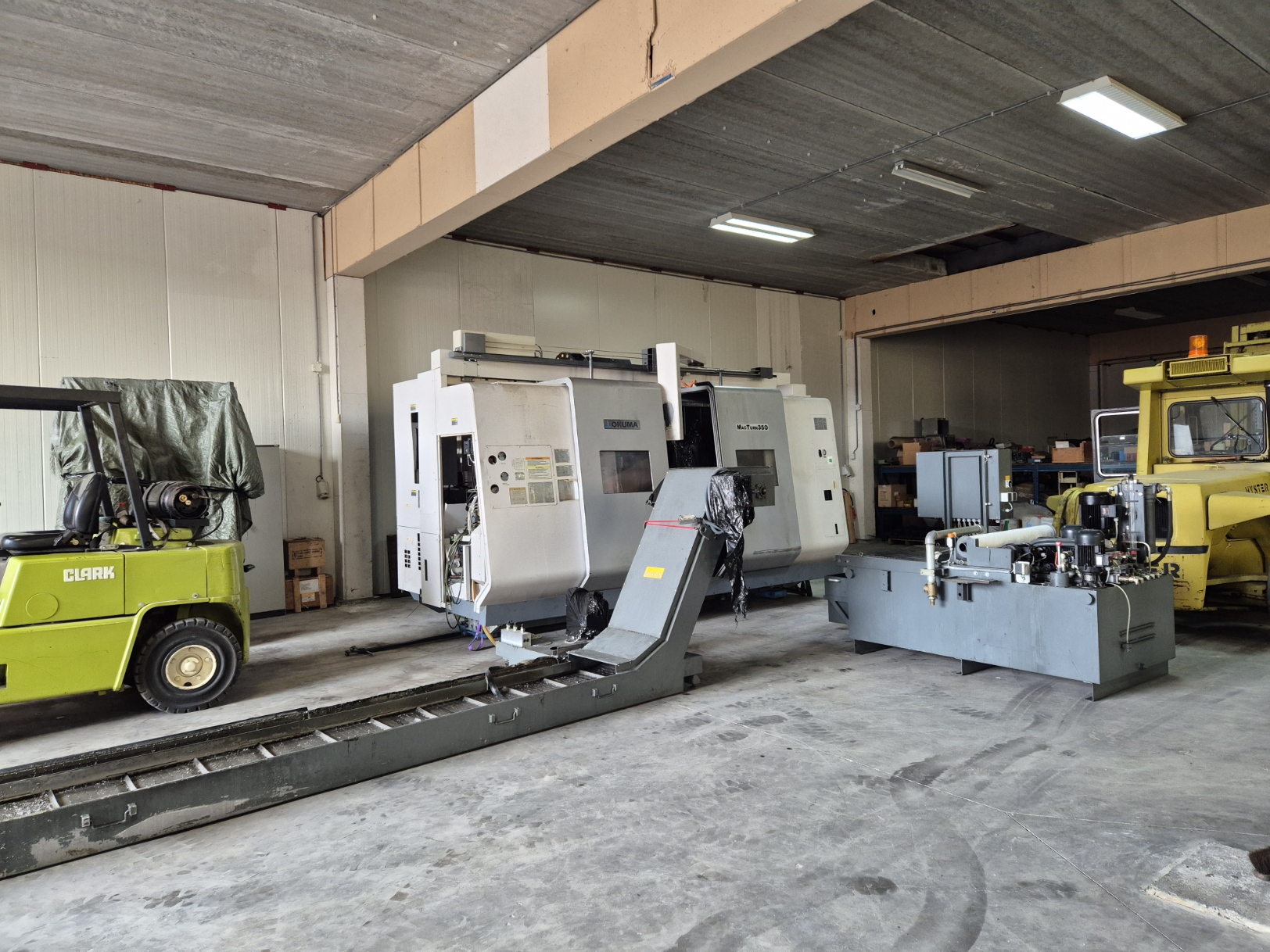

Spanentransporteur, hoge afvoer 1.445 mm.
Koelvloeistof verzorgingsunit met papierbandfilter en hogedruk pompen.
Hogedruk koelvloeistofpomp.
Automatisch openen en sluiten van de beide deuren.
B-as gestuurde as 0.001 º.
Abso scale voor t-A as.
Indexeren L- tool.
Synchronized taping
Flat turning.
Helical cutting.
Slant turning.
Arc tread cutting
One touch IGF, Advanced.
Programmeerbare losse kop met automatisch klemmen.
Overbelasting monitor voor alle assen, ook de W-as ,de losse kop.
Spindel oriëntatie.
M spindel oriëntatie.
Conformatie klemmen van de losse kop in de onder revolver.
Koelvloeistof programmeerbaar naar hoge of lage druk.
Portable pulsgenerator.
Direct leverbaar af standplaats Andelst NL.
Prijs op aanvraag
Indien gewenst zijn wij gaarne bereid een nadere toelichting te verstrekken.
Klaas Verbrugge
Zennewijnen Import / Export
Hofstad 2
4003 GC Tiel
The Netherlands
Tel: + 31 (0) 344 627 114
Mob. + 31 (0) 6 231 54 632
Info@zennewijnen.com
www.zennewijnen.com
*********************************************************************
Er verwendete das Drehfräszentrum Okuma Macturn 350 x 1.500.
Die Maschine befindet sich ebenfalls geometrisch in ausgezeichnetem Zustand.
Hersteller Okuma
Type Macturn 350 x 1.500 Baujahr
2005, Software 2007.
CNC-Steuerung OSP E mit 100 L
Kapazität.
Rotierender Diameter über Querschlitten , 550 mm maximal,
Drehdurchmesser 530 mm, maximale
Drehlänge: 1,625 mm
Turm-/Werkzeughalter “A-Revolver”.
Verdrängungen:
XA-Achse 505 mm
ZA-Achse 1,670 mm
Y-Achse 190 mm (+95,-95)
C-Achse 360º (0,001)
B-Achse 360º (0,001)
.
A-Turm mit 1 Positionshalter für das HSK A63 Dreh- und Fräswerkzeug
Anzahl der Positionen im Werkzeugmagazin 1 44 Positionen
Anzahl der Positionen im Werkzeugmagazin 2 41 Positionen
Insgesamt 85 Positionen
Unter Revolver “B-Revolver”
Bewegungen X – B-Achse 210 mm
Z – B-Achse 1655 mm
Anzahl der Werkzeugpositionen 12
VDI 40 Anhängungstool
Hauptspindel
Durchmesser an der Vorderseite 120 mm
Spilnase A2 8
Spindelbohrung 90 mm
Leistung 22 kW
Anzahl der Staffel 2
Drehmoment an der Spindel 420 Nm
Max. Toerental 14-3,800 U/min.
Frees Spindel.
Leistung 7,5 kW
Bereikck 40- 3.000 rpm
Max. Koppel 161 Nm
Spannfutter.
Durchmesser : 250 mm
Hersteller/Typ Forkardt / 3QLC 250-72
Freier Durchgang durch die Spindel 72 mm
Reitstock.
Eingebautes Lager in der Feder. “Live-Tailstock”
MT 4 Quill Durchmesser 90 mm
Quill Hub, automatische 120 mm
automatische Bewegung W-Achse, Spann-/Entspann-Automatik.
General.
Maschinengewicht 15.500 kg
Abmessungen l x b 7.200 x 3.000 mm
h 2.900 mm
Zubehör und zusätzliche Version.
Automatische hydraulische Lunette von SMW-Autoblok, Typ SLU 3 ZS mit
Halterungen und Verbindungen im B-Revolver, Bereich 50 bis 200 mm, frei programmierbar über die gesamte Z-Achse.
Touch-Setter zum Messen der Werkzeuge am A- und B-Turm.
Spaneforderer, Hochentladung 1.445 mm.
Kühlmittelversorgungseinheit mit Papierbandfilter und Hochdruckpumpen.
Hochdruckkühlpumpe.
Automatisches Öffnen und Schließen beider Türen.
B-Achse-Durchgangswelle 0,001º.
Abso skaliert für die Achse t-A.
Indexeren L- Werkzeug.
Synchronisiertes Taping
Flaches Drehen.
Helical Cutting.
Schrägdrehung.
Bogenprofilschnitt
One touch IGF, Advanced.
Programmierbarer Schaft mit automatischer Spannfunktion.
Überlastungsüberwachung für alle Achsen, einschließlich der W-Achse und dem Tailstock.
Spindelausrichtung.
M-Spindelausrichtung.
Konformationsklemmen des Lunetten im unteren Turm.
Kühlmittel ist auf hohen oder niedrigen Druck programmierbar.
Tragbarer Pulsgenerator.
Direkt verfügbar vom Standort Andelst NL.
Preis auf Anfrage
Wenn wünschen, geben wir gerne weitere Erklärungen.
Klaas Verbrugge
Zennewijnen Import / Export
Hofstad 2
4003 GC Tiel
The Netherlands
Tel: + 31 (0) 344 627 114
Mob. + 31 (0) 6 231 54 632
Info@zennewijnen.com
www.zennewijnen.com
