Description
Gebruikte OKUMA Productie Numeriek Bestuurde Draaimachine met de OKUMA OSP-U100L CNC Besturing, ANM-E-kit (CE-Merk en EMC-Norm).
Bouwjaar 2000.
Fabrikaat : Okuma Corporation – Nagoya, Japan
Type : LT10-2S 2 spillig en 2 revolvers

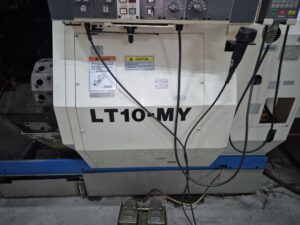

LT10 MY 2 spillig, 2 revolvers en aangedreven gereedschap, Y as met OGL gantry Robot
Algemeen
De machine is uitgevoerd met 2 identieke hoofdspileenheden welke tegenover elkaar zijn geplaatst voor de overname van het product en bewerking aan de achterzijde. Deze overname kan met draaiende spillen geschieden. Bovendien is de mogelijkheid aanwezig dit met een programmeerbare druk te doen zodat eventuele variaties in producthoogte geen problemen kunnen geven en haaksheid gegarandeerd is.
De beide spilkasten (L + R) hebben elk hoofdmotor 7,5 kW (standaard) en de rechter is in de langsrichting verplaatsbaar (Zb-as). In het midden, onder de centerlijn is op een slede een revolver geplaatst met alleen dwarsverplaatsing (Xb-as) en boven de centerlijn een eenheid welke zowel een dwars- als een langsverplaatsing heeft (Xa- en Za-assen).
De boven-revolver kan op beide spillen kan werken en de onder-revolver alleen op de rechter spil. Bij een product komt het namelijk vrijwel nooit voor dat de beide opspanningen een gelijke bewerkingstijd vergen. Nu kan, nadat de kortste bewerking klaar is, de ene revolver de andere gaan “helpen” en de bewerking daar 4-assig afmaken. De bewerkingstijd is nu belangrijk korter dan bij dubbelspillige machines met alleen dwarsverplaatsing. De geavanceerde software maakt de resulterende complexe aanzetberekening eenvoudig.
In geval van een machine met aangedreven gereedschappen (M-type) kan op elke revolver roterend gereedschap worden gemonteerd en heeft elke hoofdspil bovendien een C-as. De bovenslede is heeft tevens een Y-as De machine is dus 7-assig bestuurd.
Kapaciteit
Draaidiameter over de bedbescherming 400 mm
Max. afstand tussen de spillen 960 mm
Grootste draaidiameter 210 mm
Asverplaatsingen
X-assen (Xa en Xb) 172 + 20 = 192 mm
Z-assen , Za (bovenslede 700 mm
, Zb (rec 730 mm
C-assen , roterend 360 graden
Voedingen 1.000 omw/min.
IJlgangen , X-richtingen 15 m/min
, Z-richtingen 20 m/min
, C-assen 200 m/mm
Motoren , Xa-as 3 kW
, Zb-as 2 kW
, Z-assen elk 3 kW
Spillen L & R
Doorlaat 53 mm
Toerentallen, traploos tussen 50 en 6000 omw/min
Aantal snelhedengroepen 2
Vermogen 7,5 kW
Spildiameter bij voorste lager 80 mm
Spilneus flens 140 mm
Max. koppel 95,5 N.m
Vol vermogen, vanaf 750 omw/min
Revolver A & B
Opname VDI – 30 mm
Aantal posities, elk 12
Indextijd 0,25 sec/station
M-spil aangedreven gereedschappen op beide revolvers :
– vermogen 2,2 kW
– koppel 14,0 Nm
Toerental, traploos tussen 50 en 6000 omw/min
Motoren revolverindex, elk 3 kW
Machine en koelmiddeltank uitgevoerd voor spanentransporteur naar achteren
Automatisch openen en sluiten van de deuren d.m.v. M-codes
Oriëntatie van de spil, meerdere posities, per spil
Automatische deuren boven de klauwplaten t.b.v. een portaallader

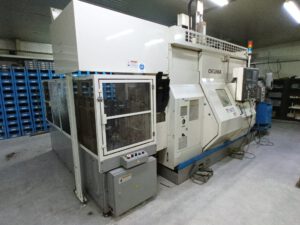

LT10 + OGL-5 twee laadtafels met elk 20 posities

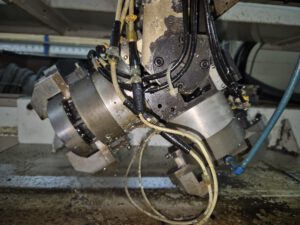

Okuma portaallader OGL-5, 3-assig bestuurd, max. werkstukdiameter tot 150 mm x 100 mm lengte,
max. werkstukgewicht 2 x 3 kg, laad/los-tacttijd incl. klauwplaat open/dicht 10 seconden, snelheid,
Z- en Y- assen 180 resp.100 m/min. Uitgevoerd met twee luchtbediende 3-klauwplaten , zwenkend 0 en 90 graden,
slag van de grijper 20 mm op dia., effectief 14 mm dia.
Automatisch openende beplating boven de klauwplaat
- Luchtreiniging van de klauwen
- Oriëntatie van de hoofdspil
- Werkstukaandrukrichting in de hand
- Veiligheidsbeplating
- Twee stel zachte klauwen voor de klauwplaten
- User task 2 functie
- Automatische uitschakeling van de hoofdspanning
- Alarmlamp en “einde cyclus” lamp
- Roterende aan-/afvoertafels met 20 stapelbare pallets, dubbel lift type, stapelhoogte 450 mm, max. palletgewicht 30 kg
Uitbreidingen aan de OSP-U100L CNC-besturing
MacMan-(Machine Management). Uniek registratiesysteem van machinegebruik.
(o.a. werktijd, looptijd, snijtijd, onderhoud, starttijd, stoptijd met grafieken)
Voorgekomen storings- en foutmeldingen, registratie van handelingen en machine-instructies.
Mogelijkheid tot het schrijven van instructies. Uitgave van de data is mogelijk via de RS232C-poort of naar het floppy station.
zichtbaar op het beeldscherm in lijn- of staafgrafiek. Signaleert gebroken en/of
versleten gereedschap en te zware verspaning. Automatische machine-stop
Help functie, toont alle M-functies en G-functies op het beeldscherm.
Bij voorkomend alarm wordt de reden en de eventuele oplossing getoond.
NC-monitor, 4 soorten van tellers voor ingeschakelde spanning, ingeschakelde computer,
ingeschakelde hoofdmotor en teller snijtijd en externe ingave.
Floppy disk drive unit 3½” met interface is ingebouwd, schakelbaar van OSP
format naar MS-DOS format
Alarmlamp – rood en Einde Bewerkingslamp – geel
